Конструкция противопожарных стеклопакетов

Противопожарные двери часто оснащаются стеклопакетом. Такая вставка помогает оценить ситуацию за пределами помещения и составить план эвакуации, подвергая жизнь людей наименьшему риску. Также стекла, устойчивые к воздействию открытого огня, могут устанавливаться в оконные рамы (алюминиевые). Как правило, такое требование относится к зданиям, где необходим высокий уровень пожарной безопасности.

Нормативные документы

• ГОСТ Р 21136–2008 Стекла защитные многослойные. Общие технические условия (PDF, 3,05 Мб)
• ГОСТ Р 53308–2009 Светопрозрачные ограждающие конструкции и заполнения проемов. Метод испытаний на огнестойкость (PDF, 282 Кб)

Особенности

Стеклопакеты, которые устанавливают в пожаростойкие конструкции, имеют тот же предел огнестойкости, что и полотно. Они не нарушают его прочность и не создают «мостик» для проникновения в защищенное помещение горячего воздуха и газов.

По ГОСТ различают 3 класса огнестойкости (маркировка E):

• E-15;
• E-30;
• E-60.

Огнеупорный стеклопакет может состоять и 2 (дуплекс), трех (триплекс) и более закаленных стекол, пространство между которыми заполнено светопрозрачным гелем. Также для соединения стеклянных единиц используется клейкая термоактивная лента. Ее монтируют в торцы на специальный герметик. В результате получается своеобразное армирование. Плюсы применения термоактивной ленты:

• в случае нарушения целостности стекла, осколки не поранят людей – они станутся на пленке;
• при нагревании крайнего к очагу возгорания стекла до критических температур термолента вспенивается, заполняя пустоту;
• не происходит деформирование стеклопакета.

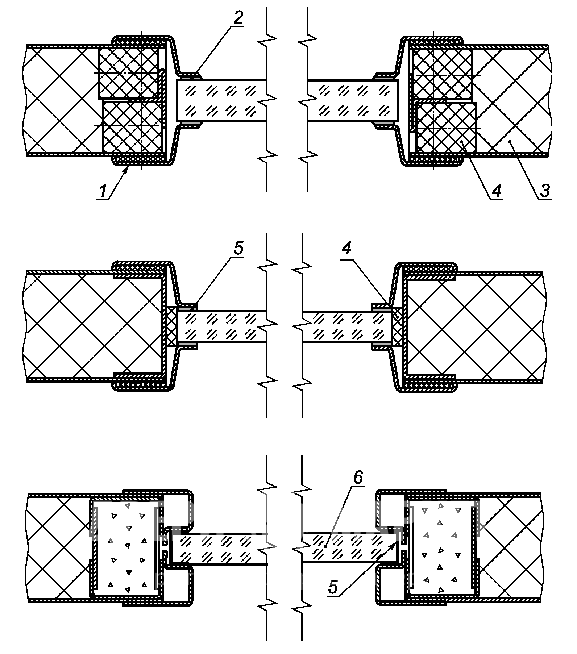

Конструкционное исполнение узлов остекления

1 — стеклодержатель; 2 — уплотнитель; 3,4 — негорючие теплоизоляционные материалы; 5 — терморасширяющиеся прокладки; 6 — остекление

Назначение

Огнестойкое остекление нашло широкое применение. И это не только противопожарные двери со стеклом, но и оконные конструкции, которые устанавливаются в:

• аэропортах;
• торговых центрах;
• перегородках в офисах и других помещениях общественного назначения;
• ограждениях балконов;
• теплицах.

Стекла, которые эффективно противостоят критическим температурам, эффективно сберегают тепло, а в жаркую погоду не пропускают его внутрь, поэтому их используют в промышленных теплицах.

Завод «Двери-Маркет» применяет для изготовления своей продукции стекла производства ООО «Сталь-Групп» марки «СПМ» по ТУ 23.12.12-001-39770044-2019, типов: «СПМ-EIW30» толщиной от 16 мм; «СПМ-EIW45» толщиной от 18 мм; «СПМ-EIW60» толщиной от 26 мм.

Применение в пожаростойких дверях

Типовая конструкция таких дверей предусматривает внесение изменений. Любую модель можно остеклить. Применяются такие изделия довольно широко:

• в барах, ресторанах, кафе;
• в медицинских учреждениях;
• в лифтовых холлах и на лестничных клетках;
• в кухонных помещениях.

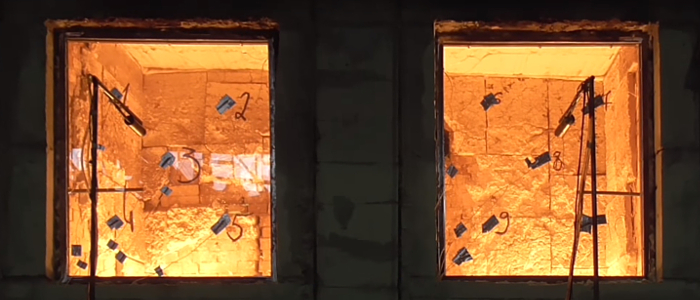

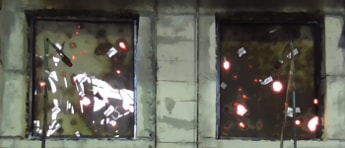

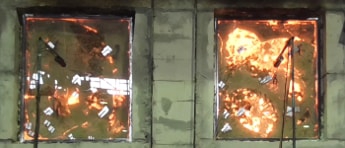

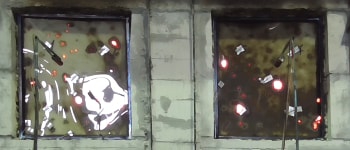

Испытания
